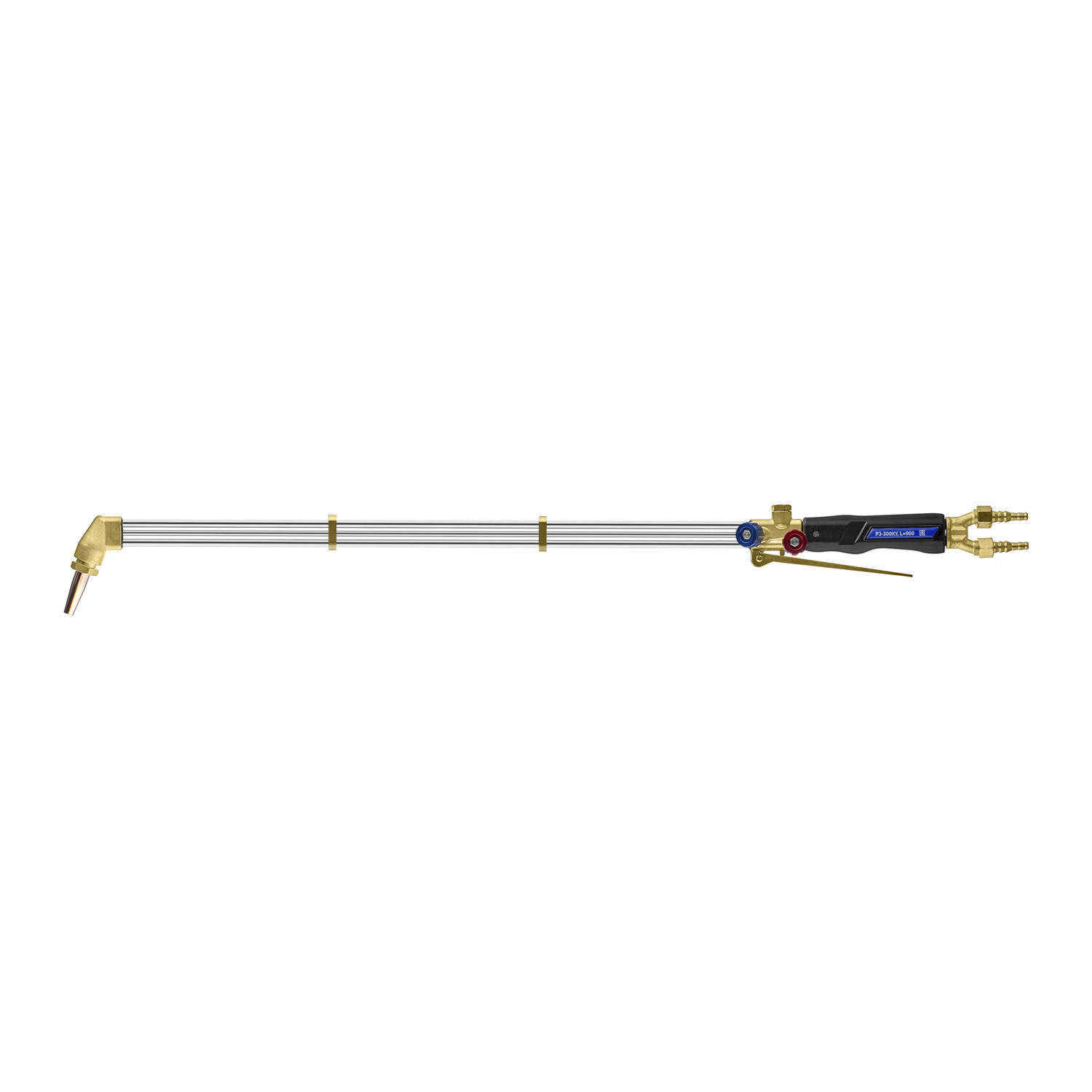

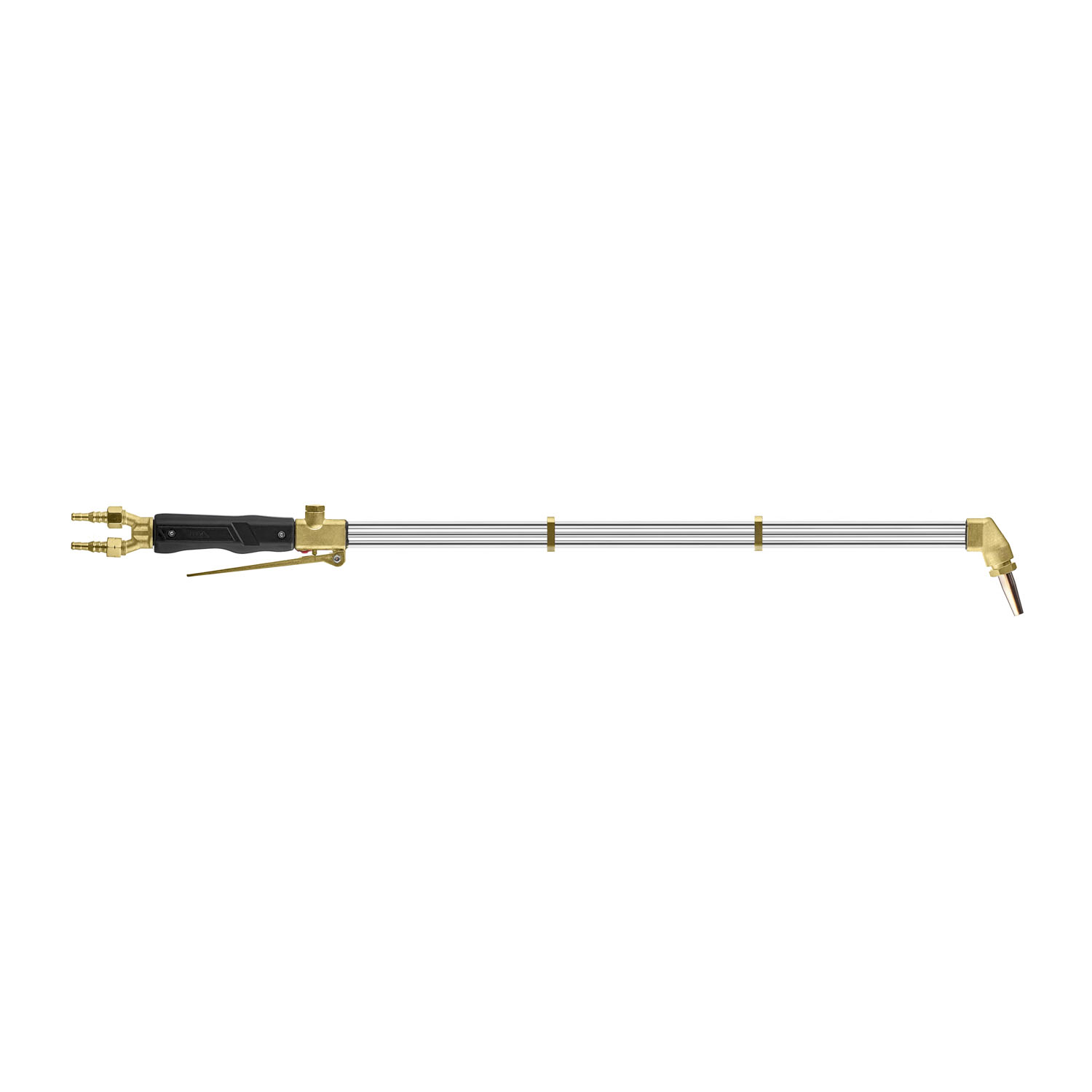

Универсальный резак внутрисоплового смешения газов для резки металла толщиной до 300 мм. Длина резака 900 мм. Угол наклона головки резака 110°. Укомплектован разборным пропановым мундштуком, ниппелями и накидными гайками. Не требует установки огнепреградительных клапанов.

Загрузка...

Описание

Универсальный удлиненный резак Р3-300КУ внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

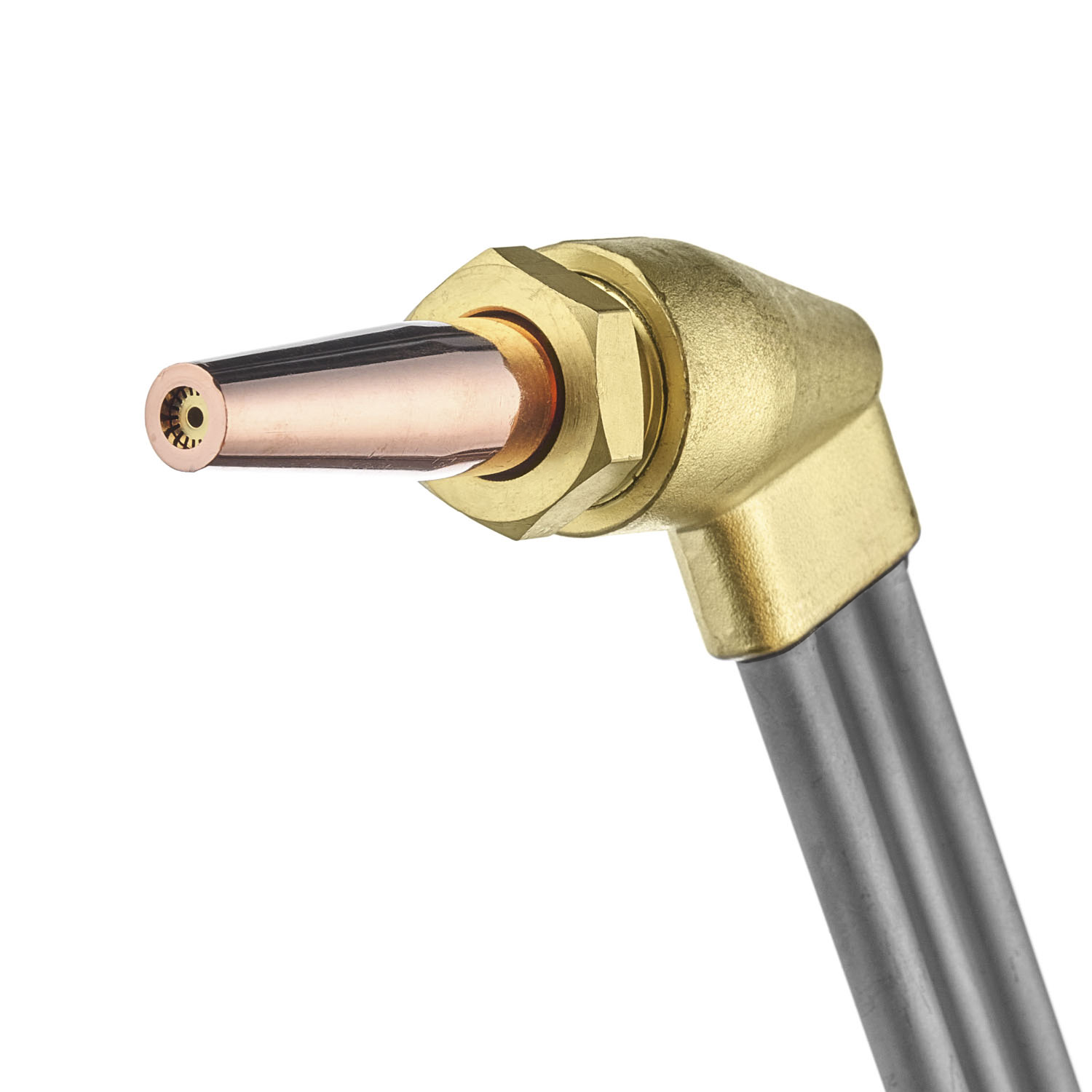

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:

  • №0PM/0А (3–10 мм)
  • №1PM/1А (8–15 мм)
  • №2PM/2А (15–30 мм)
  • №3PM/3А (30–50 мм)
  • №4PM/4А (50–100 мм)
  • №5PM/5А (100–200 мм)
  • №6PM/6А (200–300 мм)

Особенности:

  • Угол наклона головки резака в 110° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.
  • Резак с клапаном кислорода режущего (КР).
  • Резак не требует установки огнепреградительных клапанов.
  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация:

  • Резак удлиненный Р3-300КУ, L=900 – 1 шт.
  • Мундштук пропановый №2PM – 1 шт.
  • Ниппель универсальный диаметром 6/9 мм – 2 шт.
  • Гайка накидная M16х1,5 – 1 шт.
  • Гайка накидная M16х1,5LH – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан, Ацетилен
Толщина разрезаемого металла, мм: до 300
Давление кислорода на входе, МПА (кгс/см²): 2,5–10
Давление пропана на входе, МПА (кгс/см²): 0,4–1,5
Давление ацетилена на входе, МПА (кгс/см²): 0,30–0,50
Расход кислорода, м³/ч: 4–33,2
Расход пропана, м³/ч: 0,41–0,86
Расход ацетилена, м³/ч: 0,025–1,5
Исполнение: Рычажное/Клапанное
Угол наклона головки резака: 110°
Длина резака, мм: 900
Вес нетто, кг: 0,88
