Вентильный инжекторный пропановый газокислородный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 100 мм. Укомплектован наружным мундштуком и внутренними мундштуками с шлицевыми пазами.

Артикул: 001.020.154 Категория:
Загрузка...

Описание

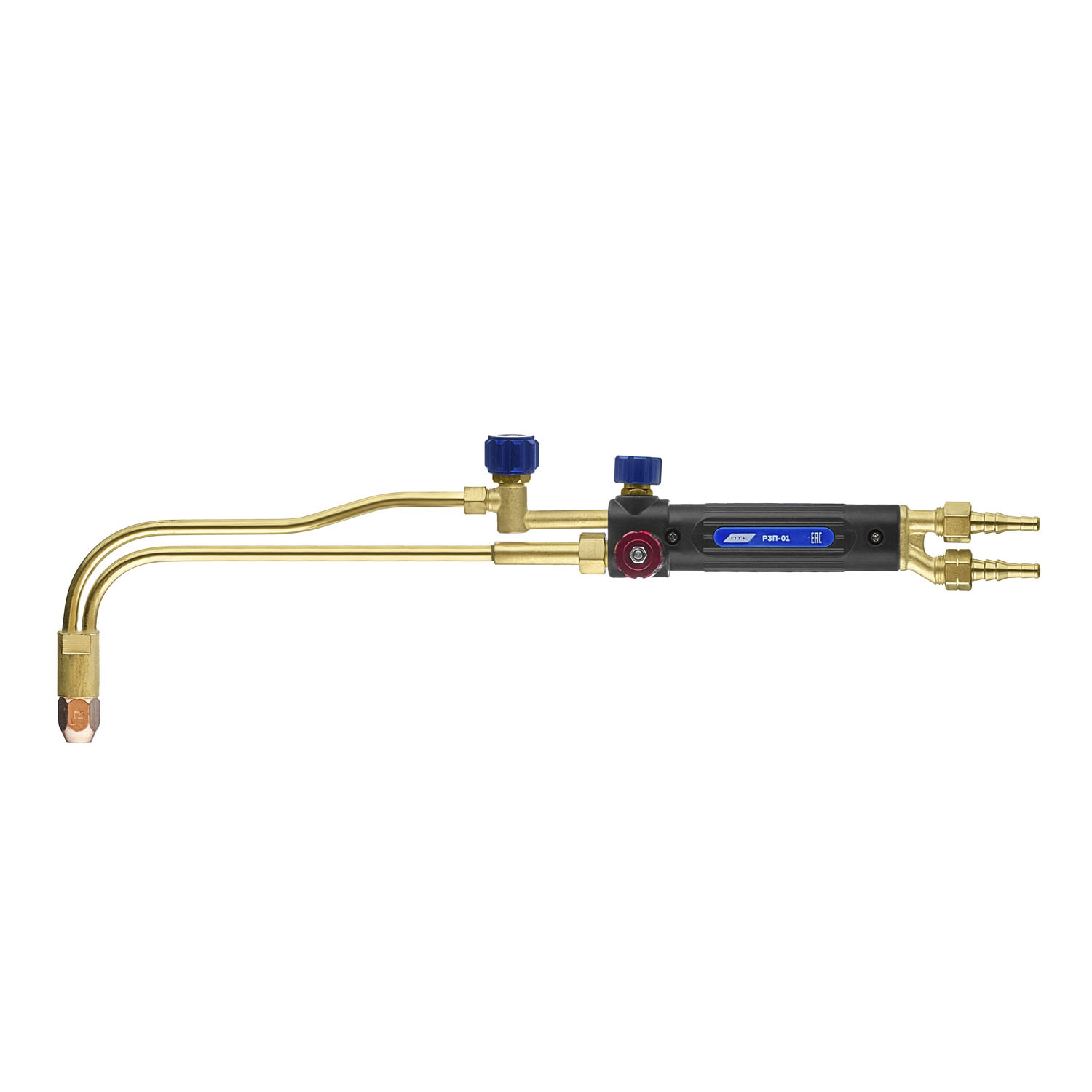

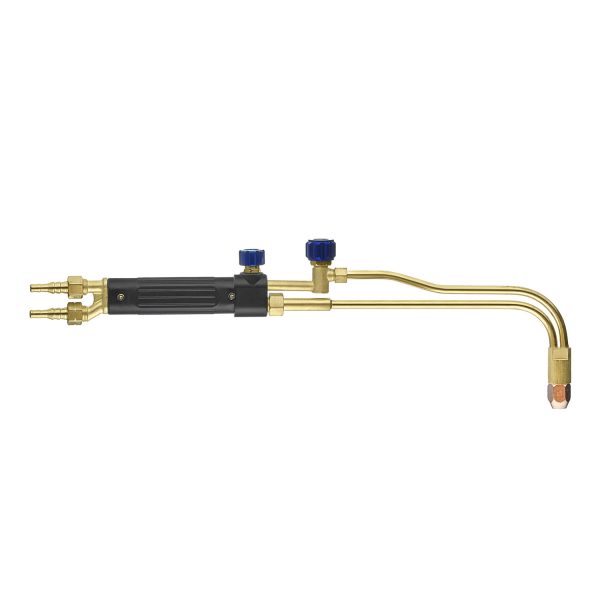

Резак пропановый Р3П-01 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

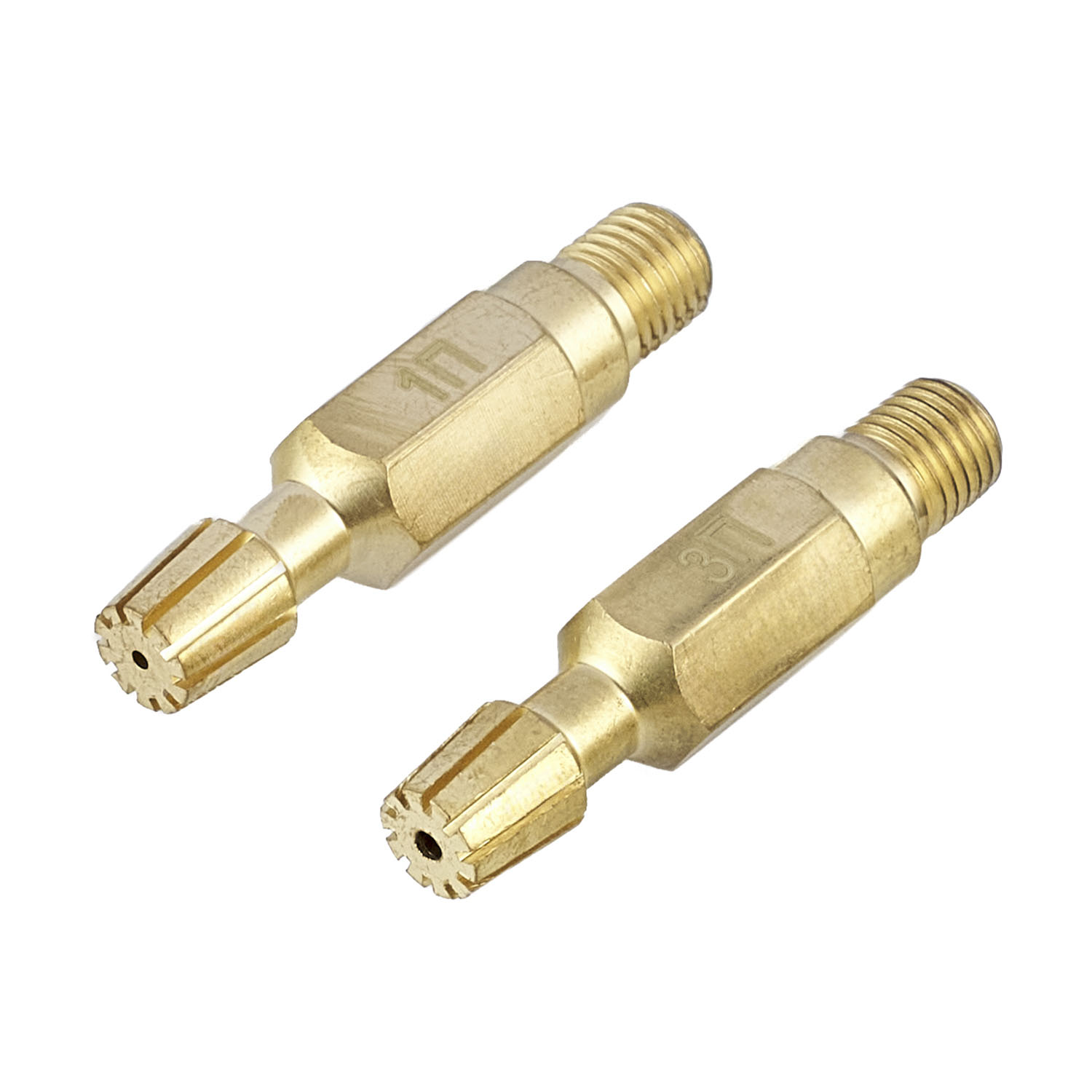

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

  • №1П (8–15 мм)
  • №2П (15–30 мм)
  • №3П (30–50 мм)
  • №4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

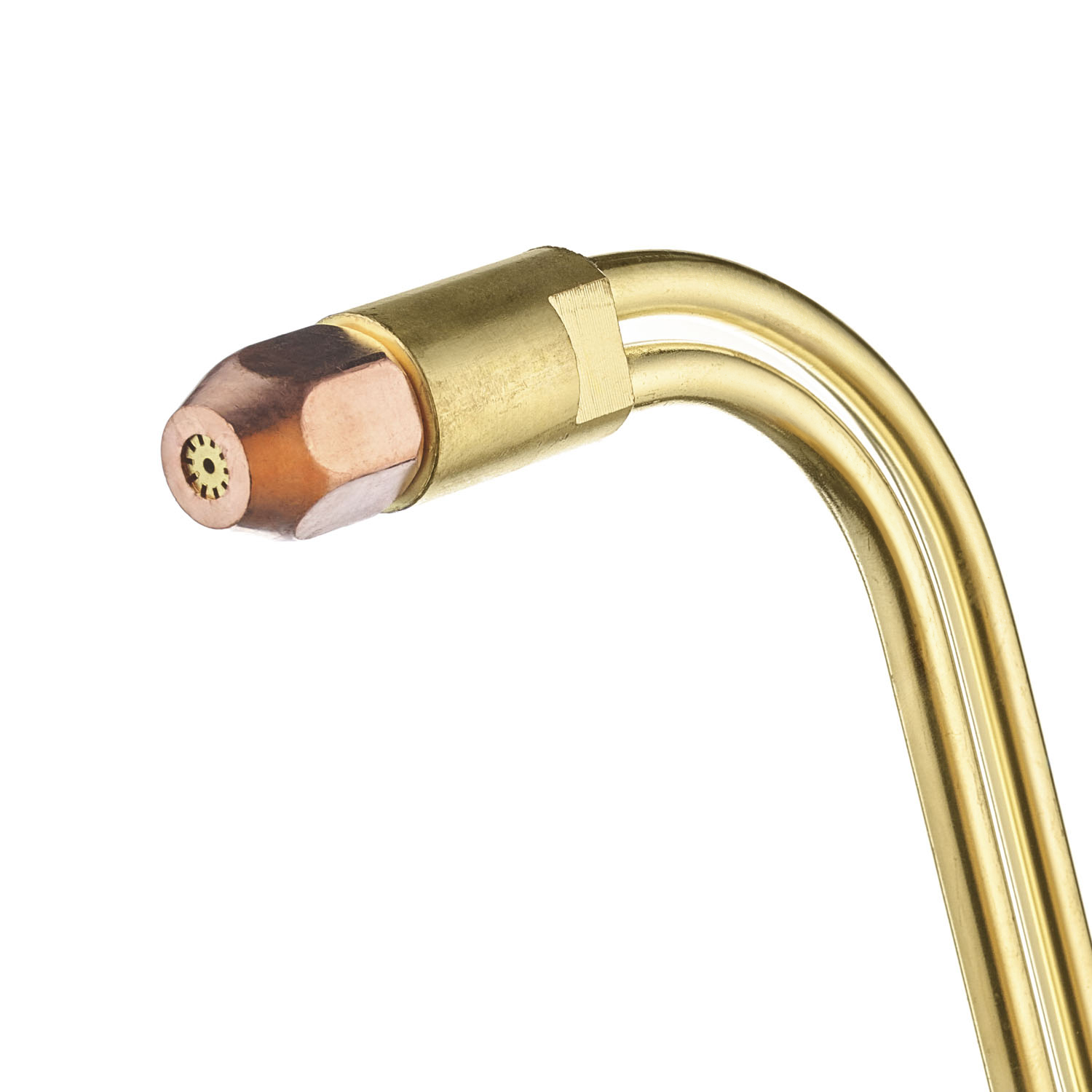

  • №1П (до 200 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
  • №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности:

  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
  • Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация:

  • Резак пропановый Р3П-01 – 1 шт.
  • Мундштук наружный пропановый №1П – 1 шт.
  • Мундштук внутренний №1П, 2П, 3П – по 1 шт.
  • Ниппель универсальный диаметром 6/9 мм – 2 шт.
  • Гайка накидная M16х1,5 – 1 шт.
  • Гайка накидная M16х1,5LH – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан
Толщина разрезаемого металла, мм: до 100
Давление кислорода на входе, МПА (кгс/см²): 3,0–5,0
Давление пропана на входе, МПА (кгс/см²): 1,0–1,5
Расход кислорода, м³/ч: 3,0–13,8
Расход пропана, м³/ч: 0,41–1,38
Угол наклона головки резака: 90°
Длина резака, мм: 580
Вес нетто, кг: 0,74
Габариты резака в собранном виде, мм: 500х150х80
Вес брутто, кг: 0,82
Размеры индивидуальной упаковки, мм: 560х160х60
