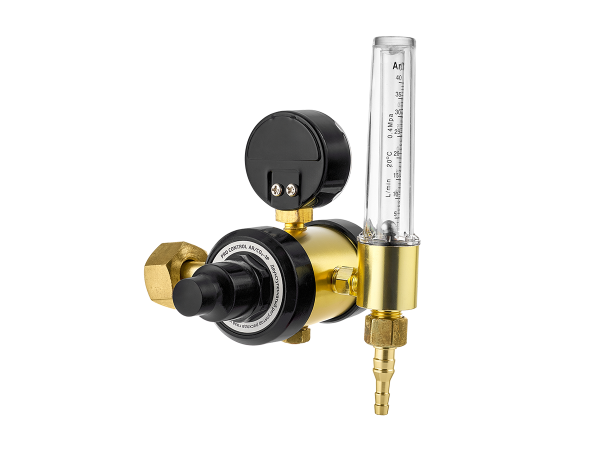

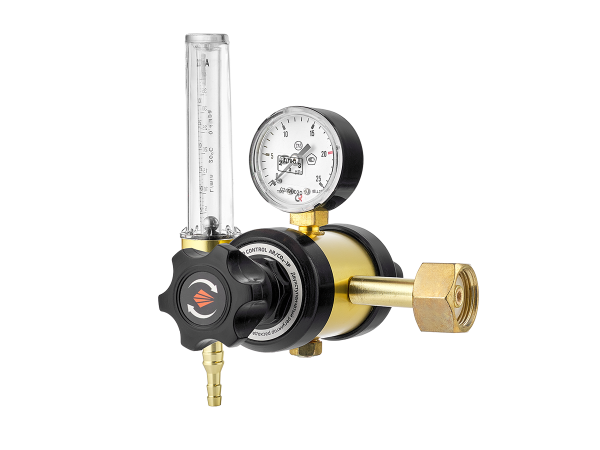

PRO CONTROL AR/CO2 1Р двухступенчатый

Описание

Использование регулятора обеспечивает экономию защитного газа до 30%

Функциональные и конструктивные особенности PRO CONTROL AR/CO2 1Р

• Регулятор имеет две ступени редуцирования
• Поддержание заданного давления и расхода газа постоянным
• Оптимизация потребления газа без ущерба для качества сварки
• Повышение качества сварки за счет оптимизации количества защитного газа
• Стабилизация давления газа на выходе, устранение резких колебаний расхода, а также турбулентность в потоке газа, что положительно сказывается на себестоимости и качестве выполнения сварочных работ
• Минимизация объёма излишков газа, скапливающегося в соединительных шлангах

Основные преимущества PRO CONTROL AR/CO2 1Р

•  Отметка предельно допустимого рабочего давления (риска/красная черта)
•   Участие в сервисной программе «Лёгкий обмен»
• Манометр является сертифицированным средством измерения и проходит метрологическую поверку
• Межповерочный интервал манометров – 2 года

• Понижение давления газа в регуляторе происходит при двухступенчатом расширении газа. Двухступенчатый регулятор расхода присоединяется к источнику питания газом через входной штуцер (7) накидной гайкой (1) с резьбой G3/4.
• Далее газ попадает в первую ступень редуцирования — камеру высокого давления. Давление в камере контролируется манометром (2).
• Затем происходит понижение давления в рабочей камере до заводских установок до 0.35 МПа. Под этим давлением газ поступает во вторую ступень редуцирования.
• Давление в рабочей камере второй ступени редуцирования устанавливается вращением регулировочного винта (3). Расход газа контролируется ротаметром (4).
• В корпусе регулятора расхода установлен предохранительный клапан (6), соединенный с рабочей камерой первой ступени редуцирования, и отрегулированный на начало выпуска газа при давлении в интервале 0.6–0.7 МПа. Отбор газа происходит через ниппель универсальный (5).

Регулятор выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации 3 по ГОСТ 1 5150, для работы в интервале температур от —15 до +50 ˚С.
