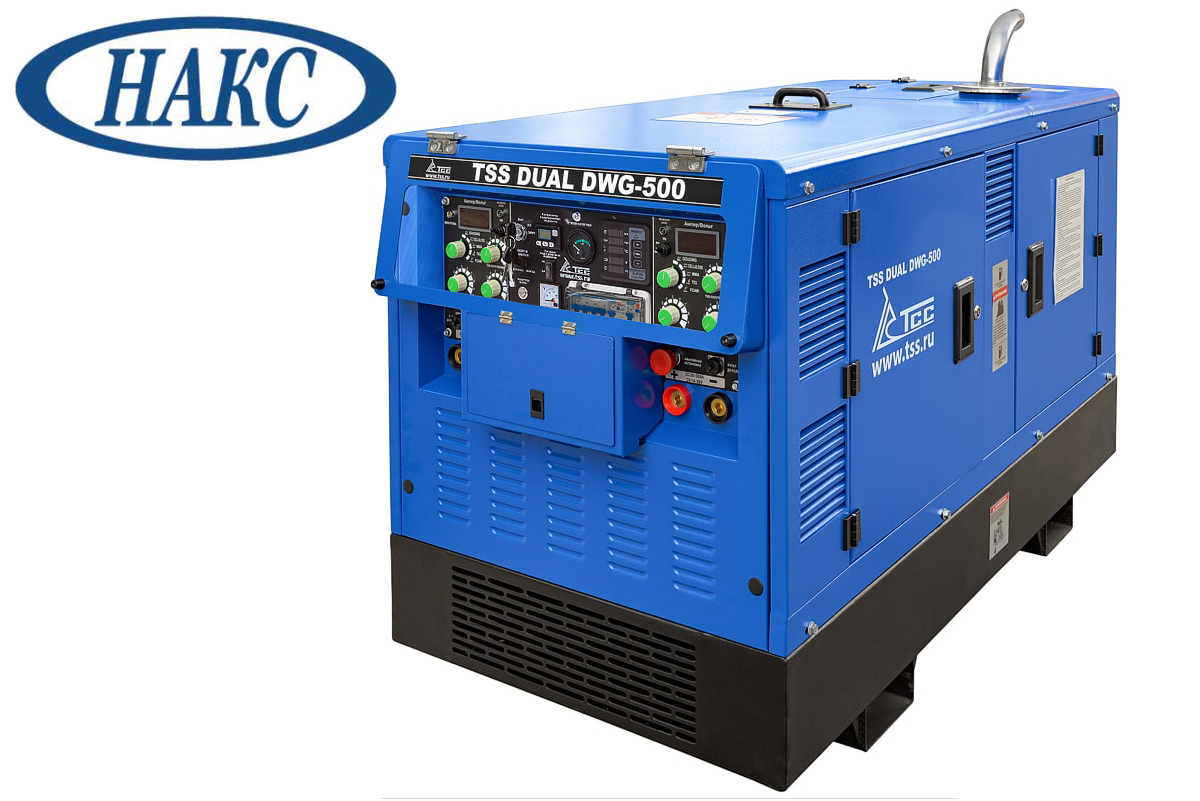

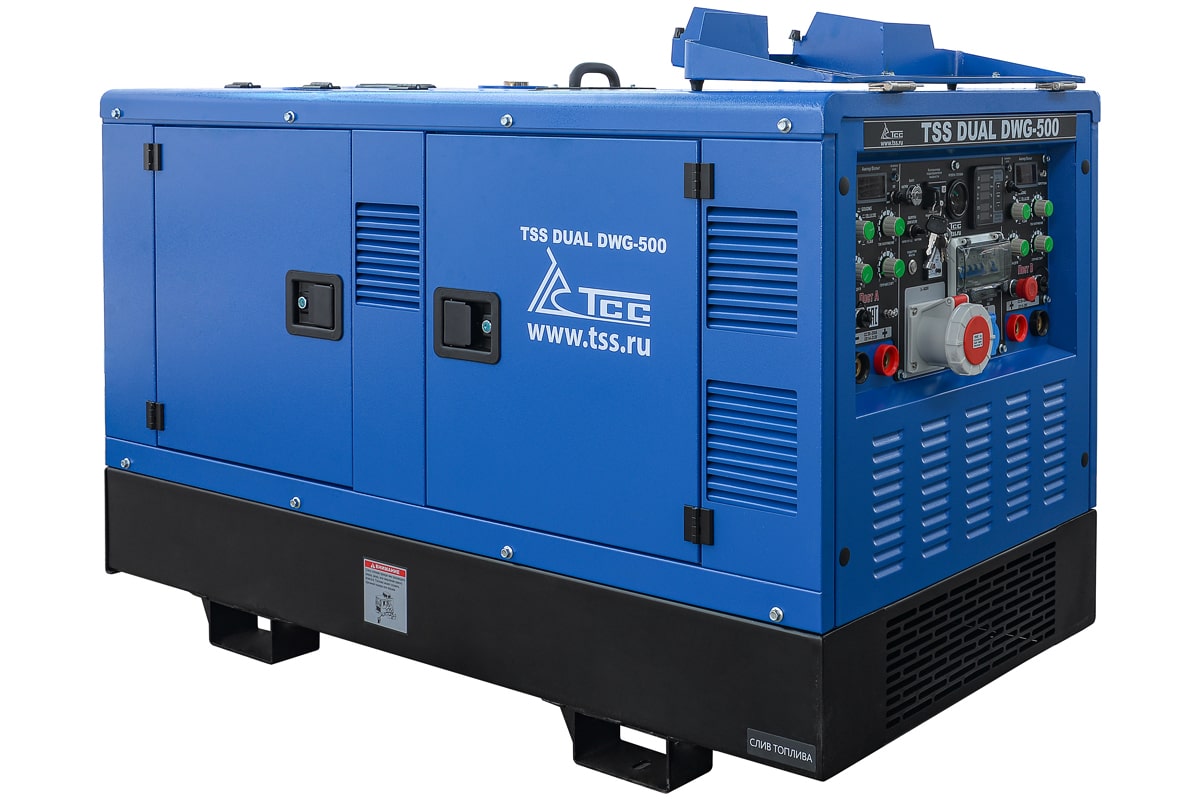

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Загрузка...

Описание

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока.
Суммарный сварочный ток 500А. Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.

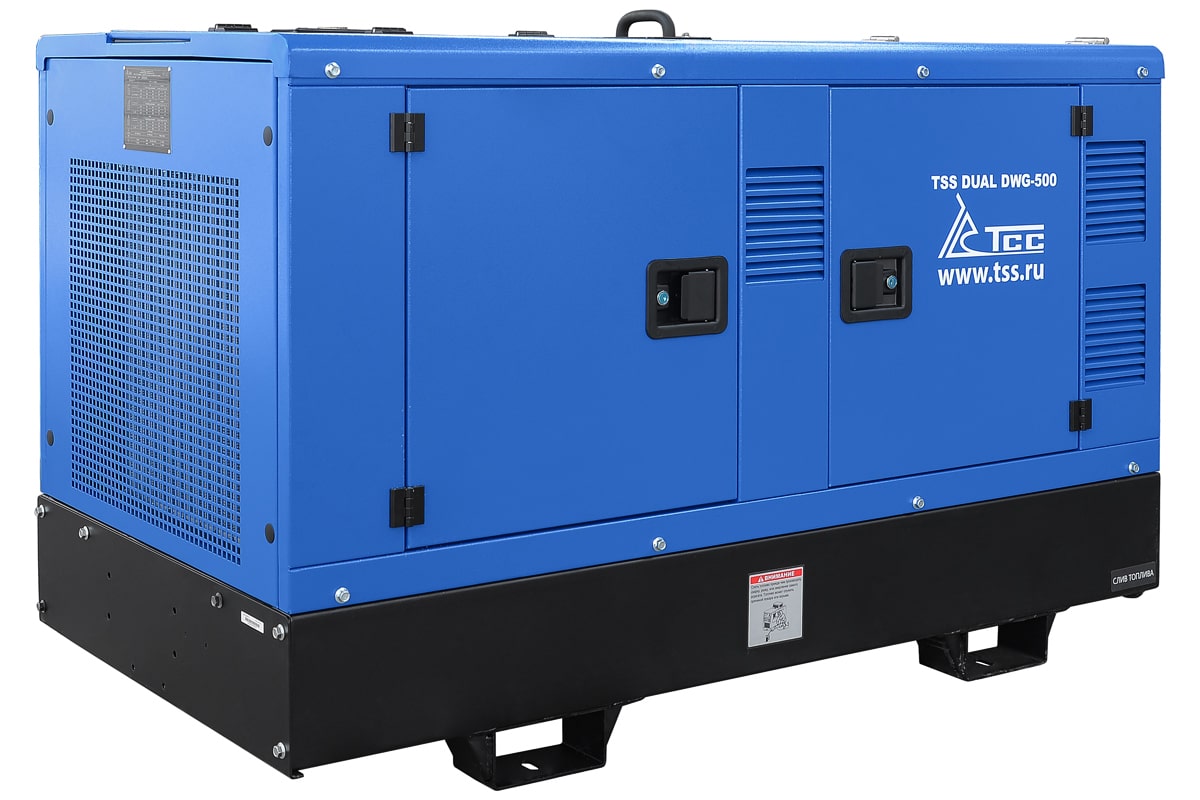

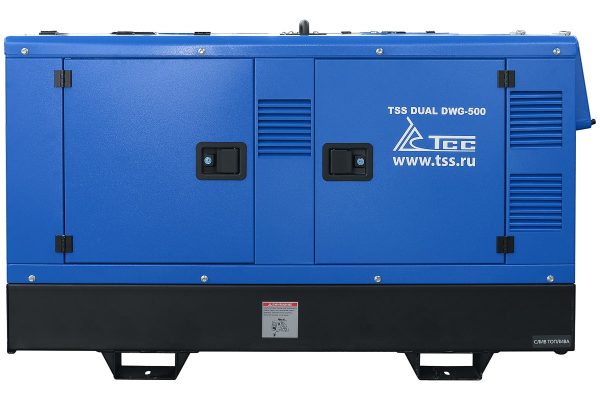

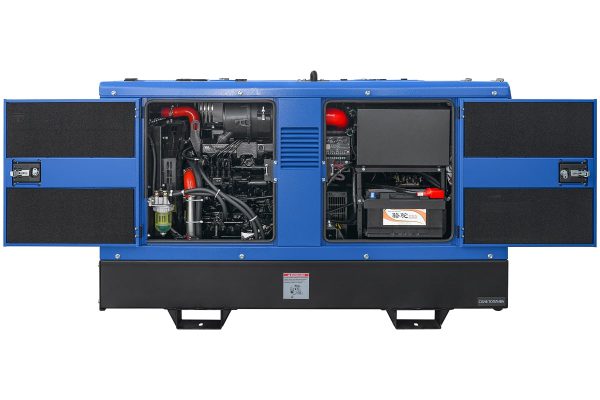

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.

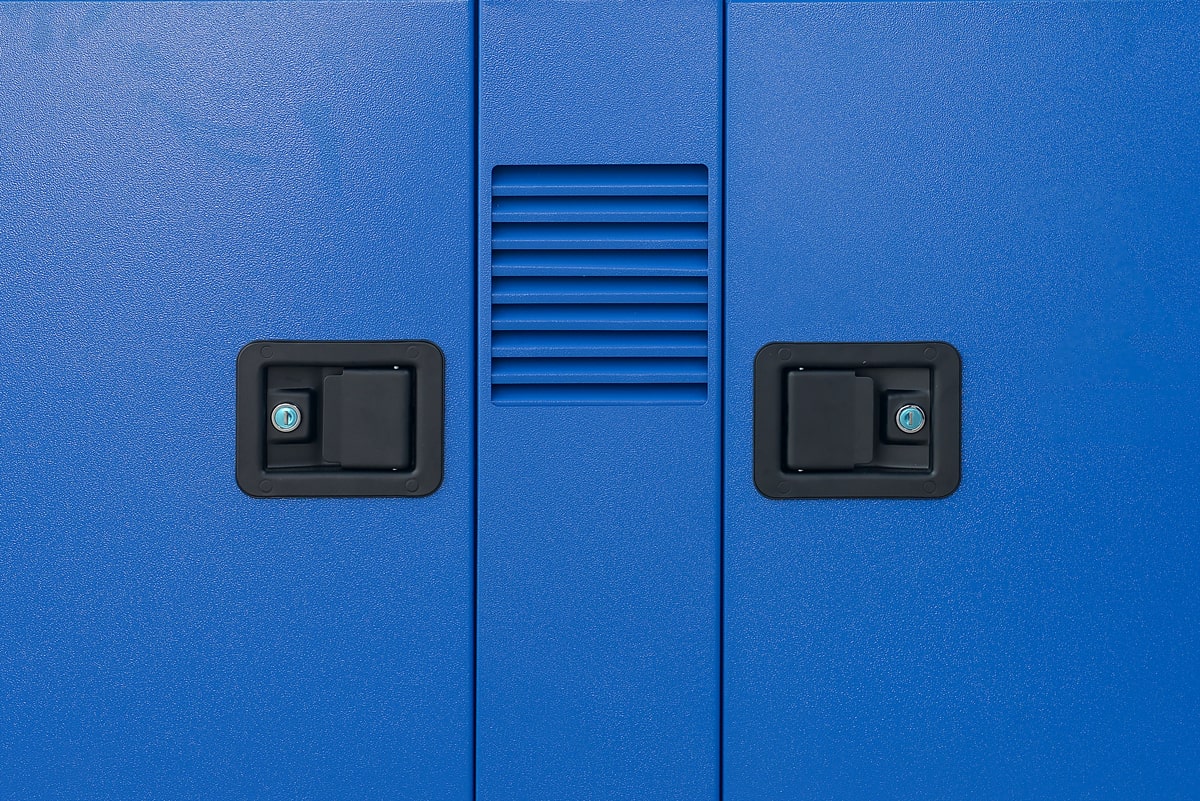

В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

Преимущества:

Одновременное питание электропотребителей и сварочный процесс.
Одновременное использование двух постов на разных сварочных токах и режимах.
500А суммарный ток сварки.
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность.
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час.
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.

Сварочные функции на оба поста:

MMA (ручная дуговая сварка)
CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW (полуавтоматическая сварка порошковой проволокой)
CAG-A (воздушно-дуговая строжка угольным электродом)

Сварка электродами с различным металлургическим типом покрытия.
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.

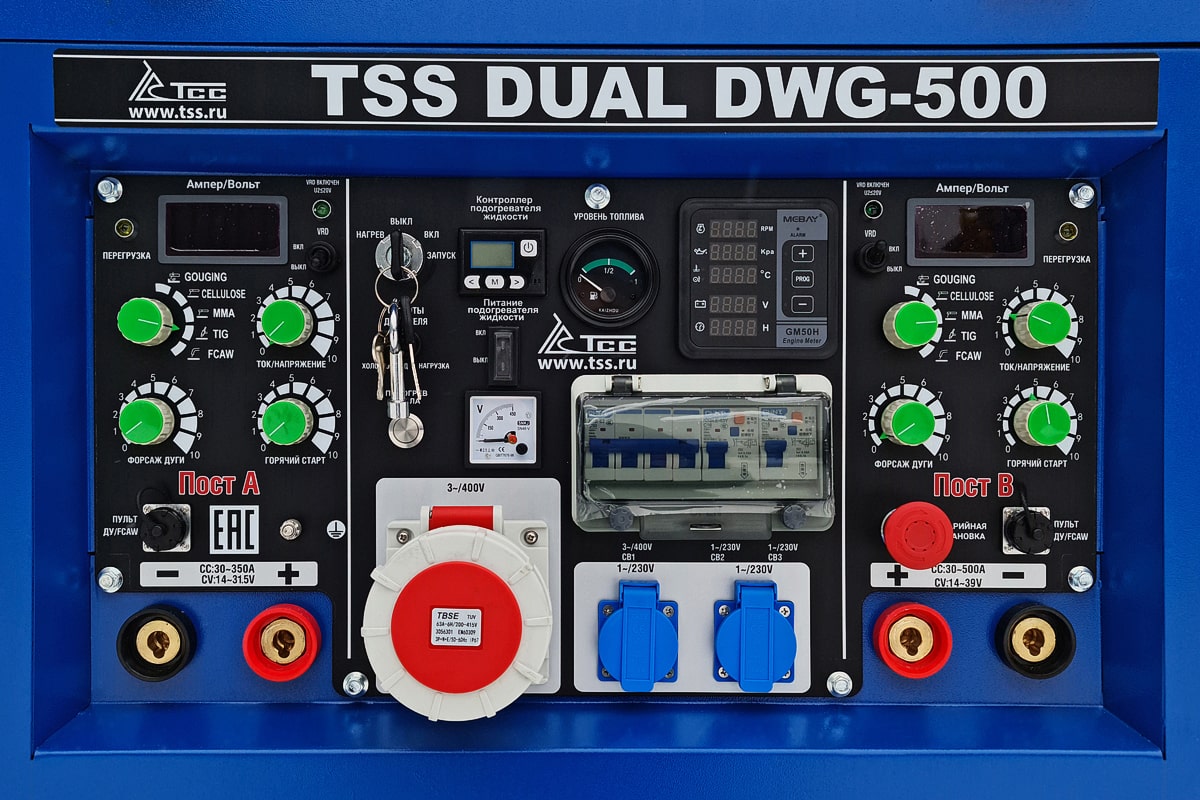

Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления.
Регулировка внешних вольтамперных характеристик и динамических свойств источников пост А
Регулировка внешних вольтамперных характеристик и динамических свойств источников пост Б

ОПИСАНИЕ МОДЕЛИ:

СВАРОЧНЫЙ ТОК:
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А — 250А (ПВ 100%) + пост В — 250А (ПВ 100%)
Только пост А — 350А (ПВ 60%) или пост В — 500А (ПВ 60%)

ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт — оба поста
Регулируемый форсаж дуги — оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости

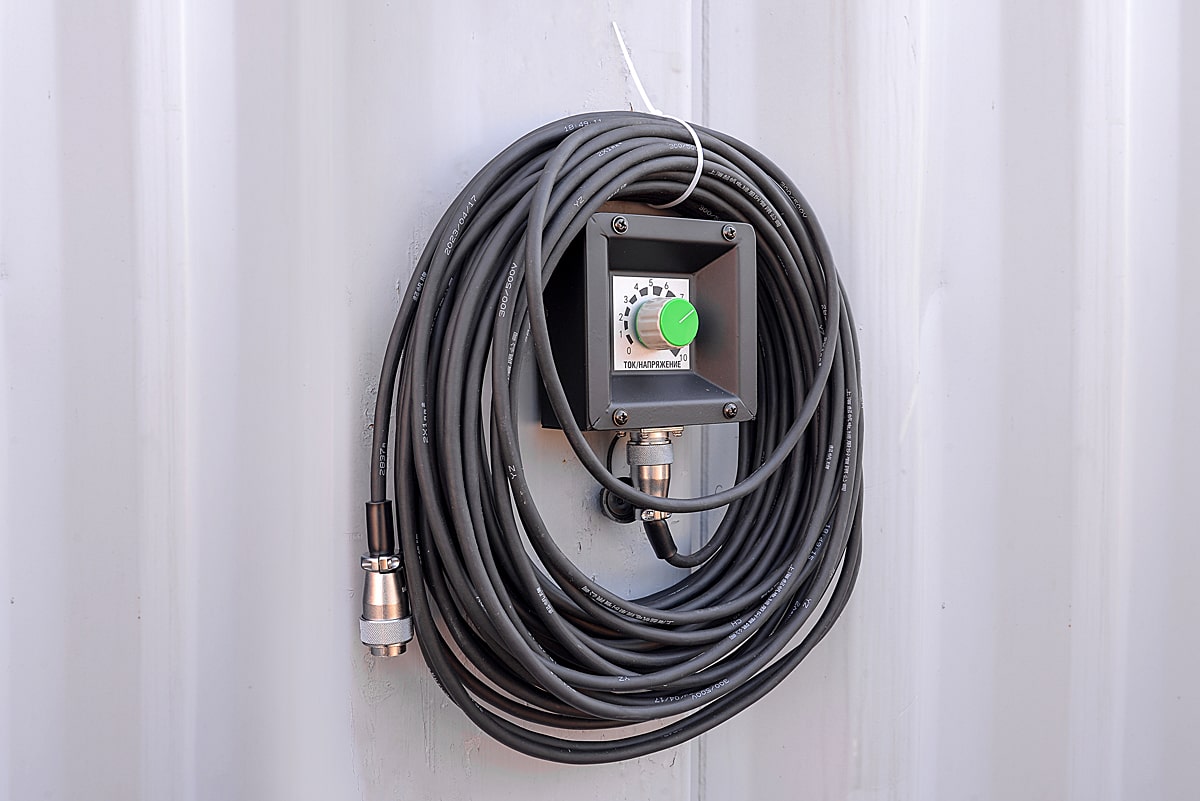

Дистанционная регулировка тока для MMA и TIG сварки — оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:

Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива

ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки — максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А — выходная мощность 7 кВт
Розетки — AC400В/50,5A, AC230В/ 2х16А

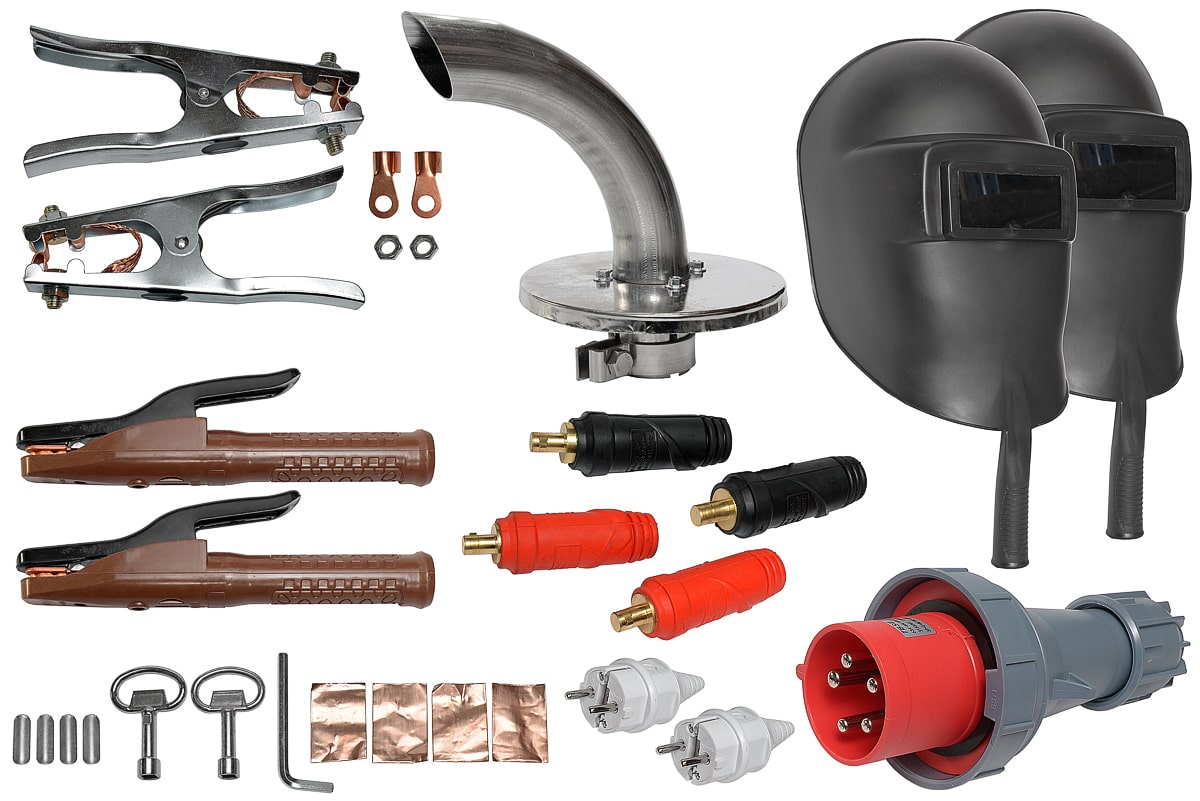

Комплектация:
Кабельный штекер -4 шт.
Держатель электрода 500-800 А — 2 шт.
Клемма заземления 500А — 2 шт.
Штепсельная вилка 1~/230В 16A — 2 шт.
Штепсельная вилка 3~/400В — 1 шт.

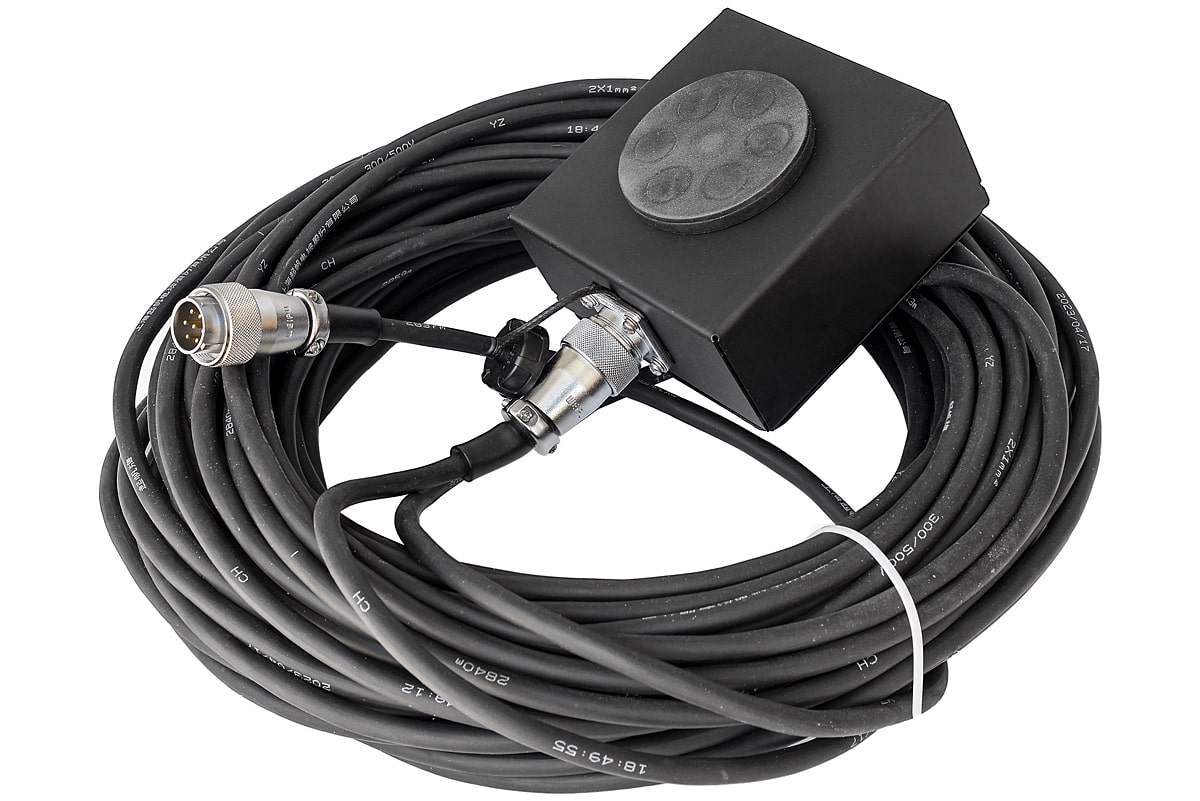

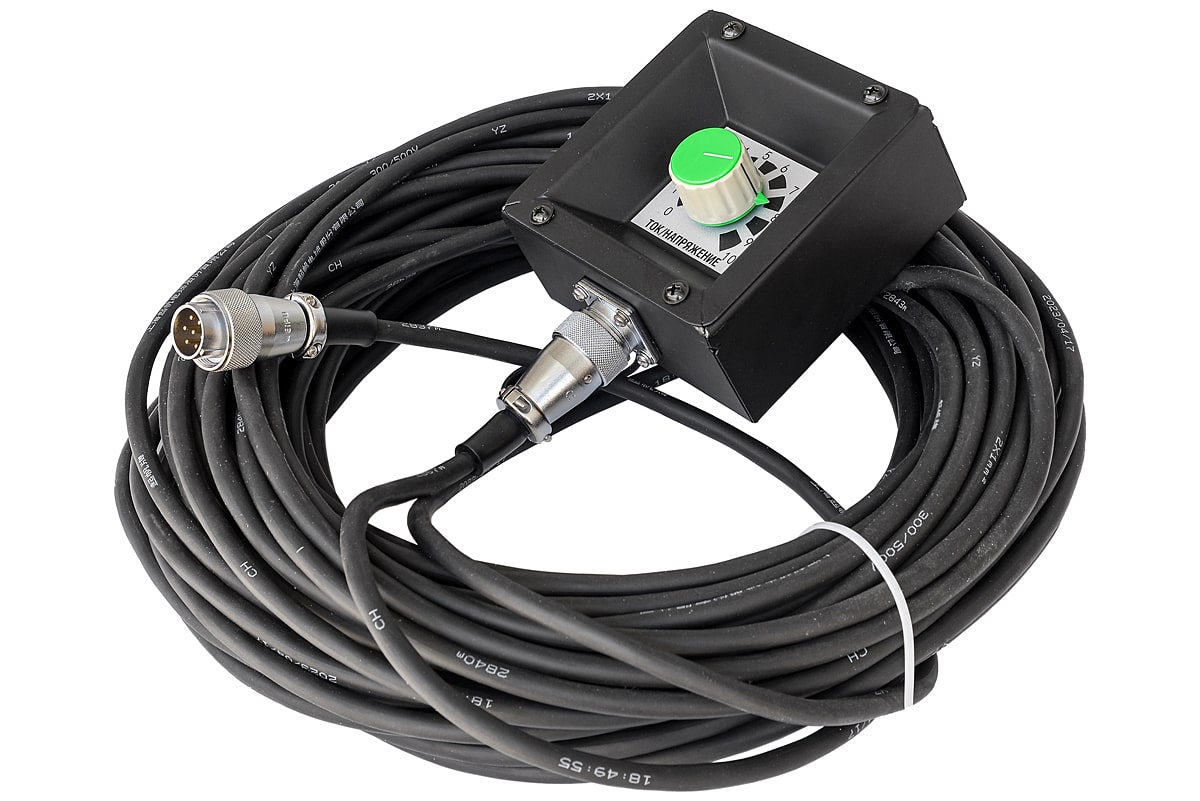

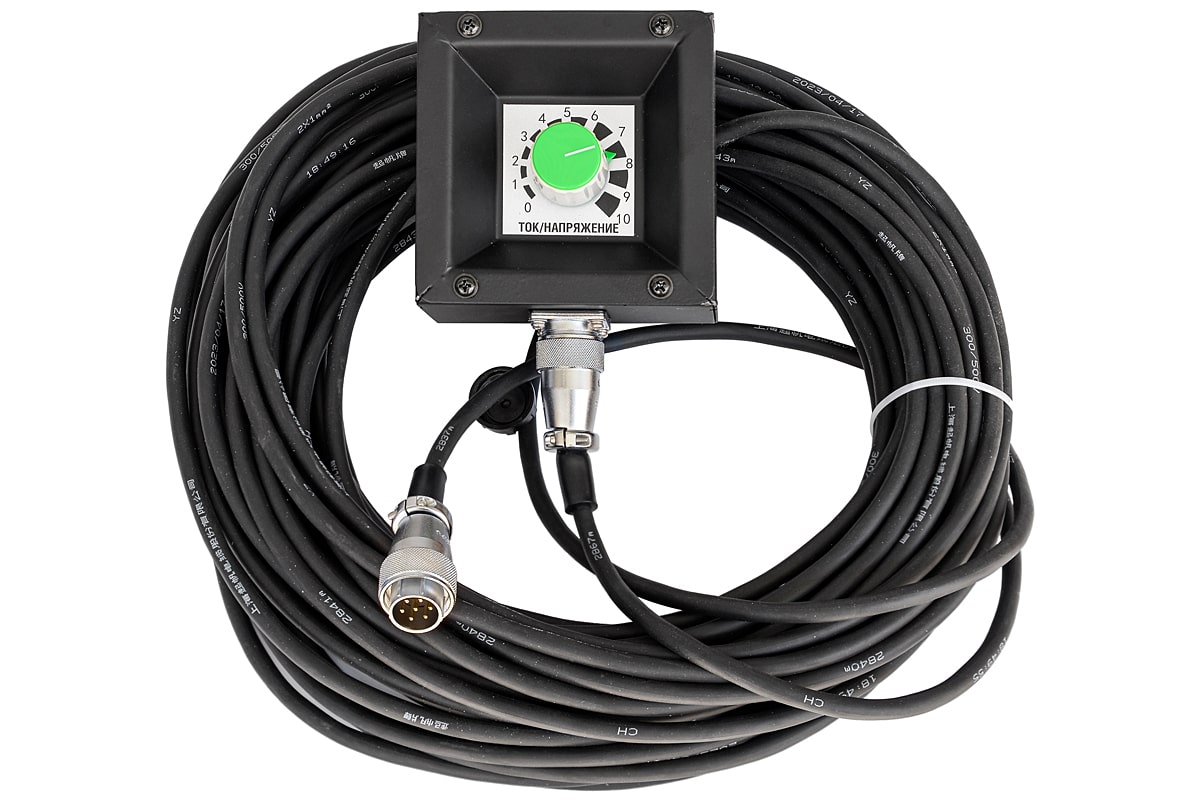

MMA пульт ДУ для поста В (500А, 15 м) — 1 шт.
MMA пульт ДУ для поста А (350А, 15 м) — 1 шт.

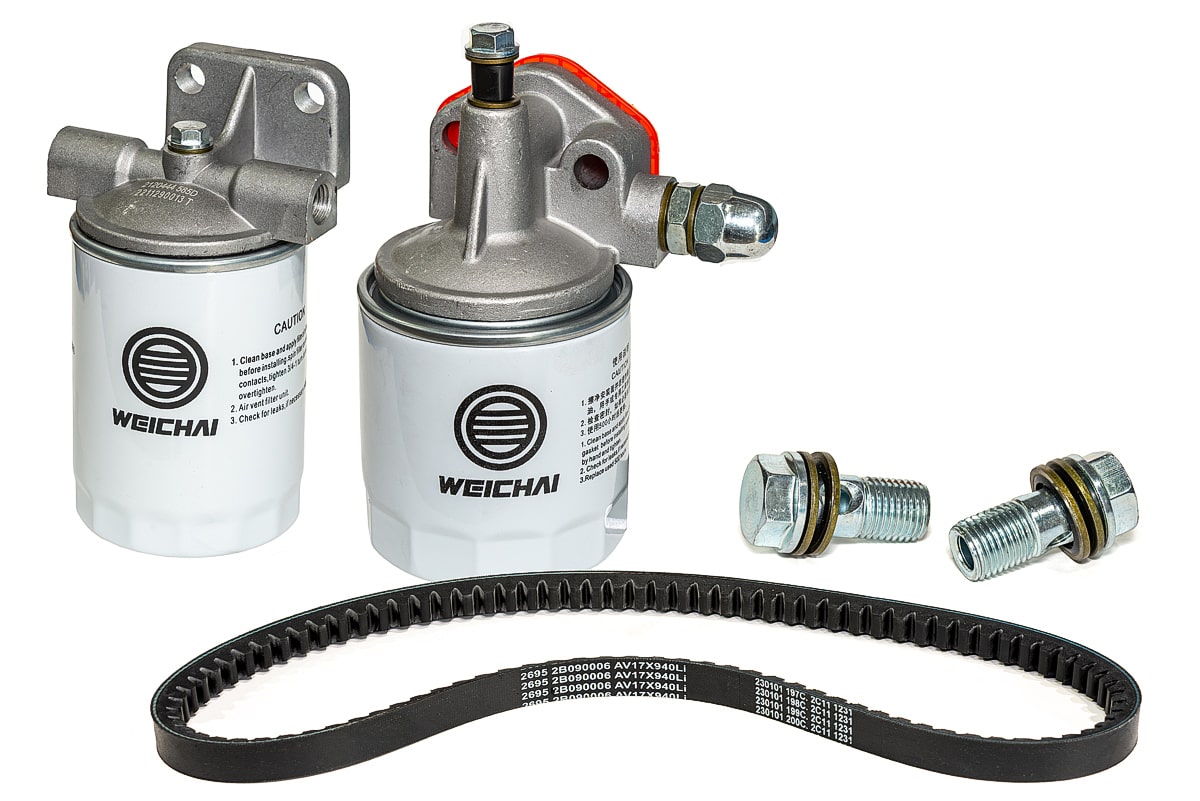

Фильтр масляный – 1 шт.
Фильтр топливный – 1 шт.
Фильтр воздушный – 1 шт.
Ремень вентилятора – 1 шт.

Дополнительно докупается:

024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)

Детали

Габаритные размеры упаковки (Д;Ш;В; мм)

1815х950х1105

Степень защиты

IP23

Электрическая мощность, кВт

22

Гарантия, срок (мес)

24 месяцев/2000 моточасов

ПВ, %

60

Предпусковой подогреватель

Да

Мощность номинальная, кВт

22

Мощность номинальная, кВА

27.5

Напряжение (В)

400/230

Масса брутто, кг

850

Ёмкость масляной системы (л)

8

Рекомендуемый тип масла

SAE 15W40/10W30

Габаритные размеры (Д;Ш;В; мм)

1680x820x1010

Приборы контроля

Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов

Диаметр порошковой проволоки, мм

1, 6 / 2, 0

Частота вращения коленвала (об/мин)

1500

Рабочий объём двигателя (л)

2.3

Диаметр электрода, мм

1, 6-10

Номинальный ток (А)

50.5

Объём топливного бака (л)

85

Уровень шума (dB/7м)

83

Расход топлива л/час

7

Тип запуска

Электростарт

Регулятор напряжения

AVR

Мощность максимальная, кВт

25

Мощность максимальная, кВА

31.2

Вес брутто (кг)

760

Тип генератора

Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной

Частота, Гц

50

Коэффициент мощности

0.8

Тип двигателя

Вертикальный, рядный, 4-тактный, с водяным охлаждением

Двигатель

Weichai WP2.3D33E200

Модель двигателя

Weichai WP2.3D33E200

Род сварочного тока

Постоянный

Установленный аккумулятор Ah/V

75/12

Блок зарядки АКБ

Да

Серия

Сварочный агрегат

Мощность двигателя, кВт/л.с.

30 ( макс. 33 )/ 41 ( макс 45)

Выход 12V (Ампер)

нет

Масса, кг

750

Упаковка

Фанерный ящик

Количество розеток 220В

1х16А, 1х32А

Напряжение холостого хода, В

74

Дисплей сварочного тока

Да

Автомат защиты

Да

Останов по низкому давлению масла

Да

Дистанционная регулировка тока

Да

Вид топлива

дизель
