8992500

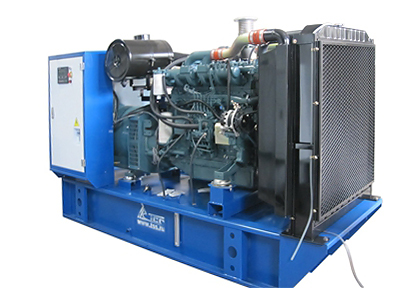

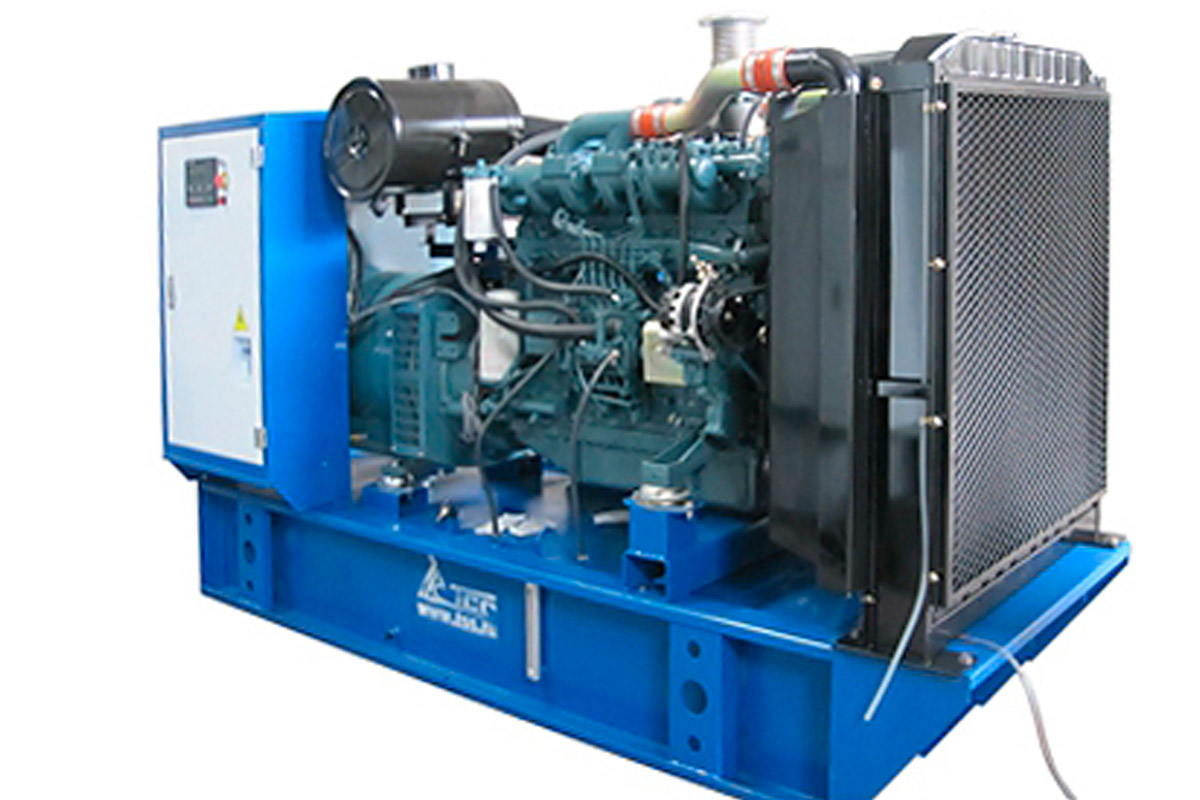

Дизельный генератор ТСС АД-544С-Т400-1РМ17 (Mecc Alte)

Артикул: tmtss015106 Категория:
Загрузка...

Описание

Дизельный генератор TSS Doosan мощностью 544 кВт предназначен для работы как в качестве, так и в качестве основного источника электроснабжения. Установка спроектирована на базе высокоэффективного и надёжного двигателя Doosan DP222LB, который был разработан для применения в составе оборудования ДГУ. Применяемый в составе оборудования ДГУ 12-цилиндровый V-образный двигатель рабочим объёмом 21,9 л производится в Южной Корее. Синхронный трёхфазный генератор Mecc Alte ECO40-2L производится на заводе компании в Великобритании и отвечает самым высоким требованиям в этой области. Компания Mecc Alte является итальянской компанией, входящей в пятёрку лучших производителей генераторов переменного тока. Система управления дизельной электростанции ТСС АД-544С-Т400-1РМ17 (Mecc Alte) построена на базе многофункционального контроллера Lovato RGK800 с микропроцессорным управлением. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120. Дизель генератор Doosan мощностью 544кВт может поставляться в различных вариантах исполнения, включая контейнерное или мобильное исполнение (на прицепе), а также комплектоваться широким набором дополнительного оборудования, значительно расширяющего возможности базового исполнения установки.

Основные варианты применения:
• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования

Расширенная гарантия:
На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 3 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.

Предпродажная подготовка:
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.

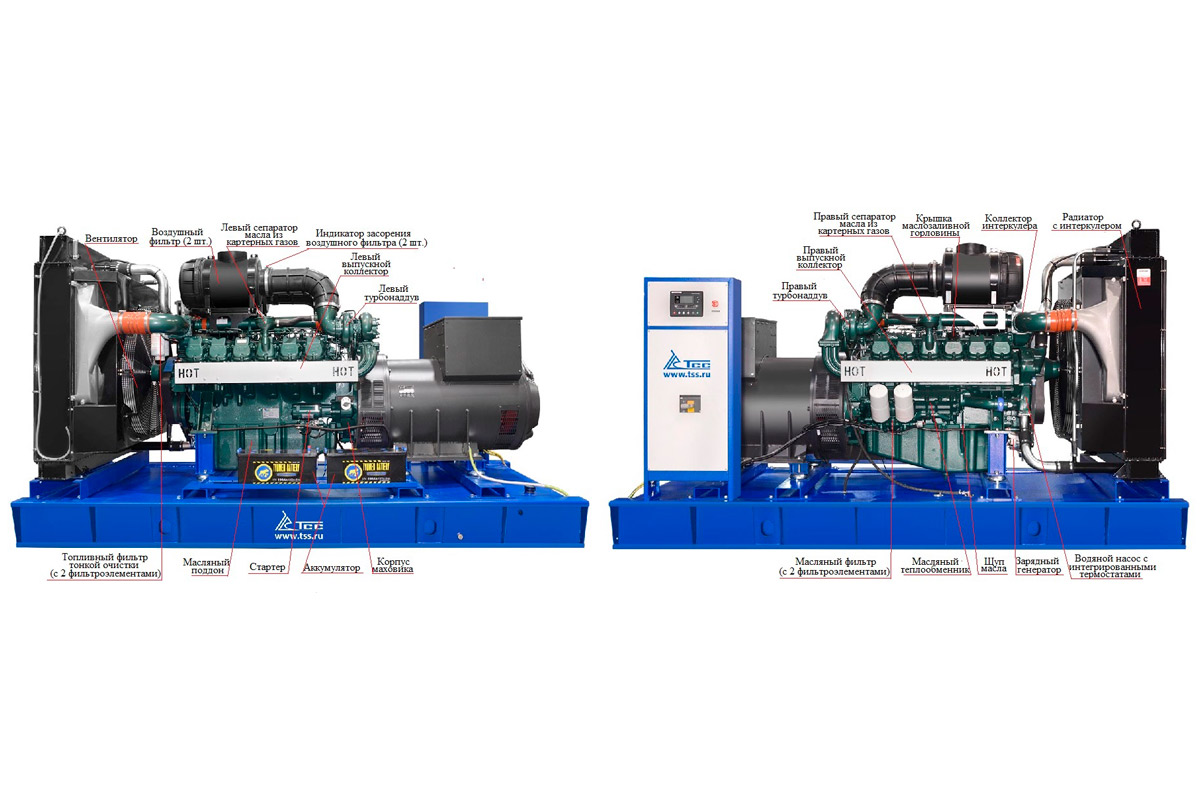

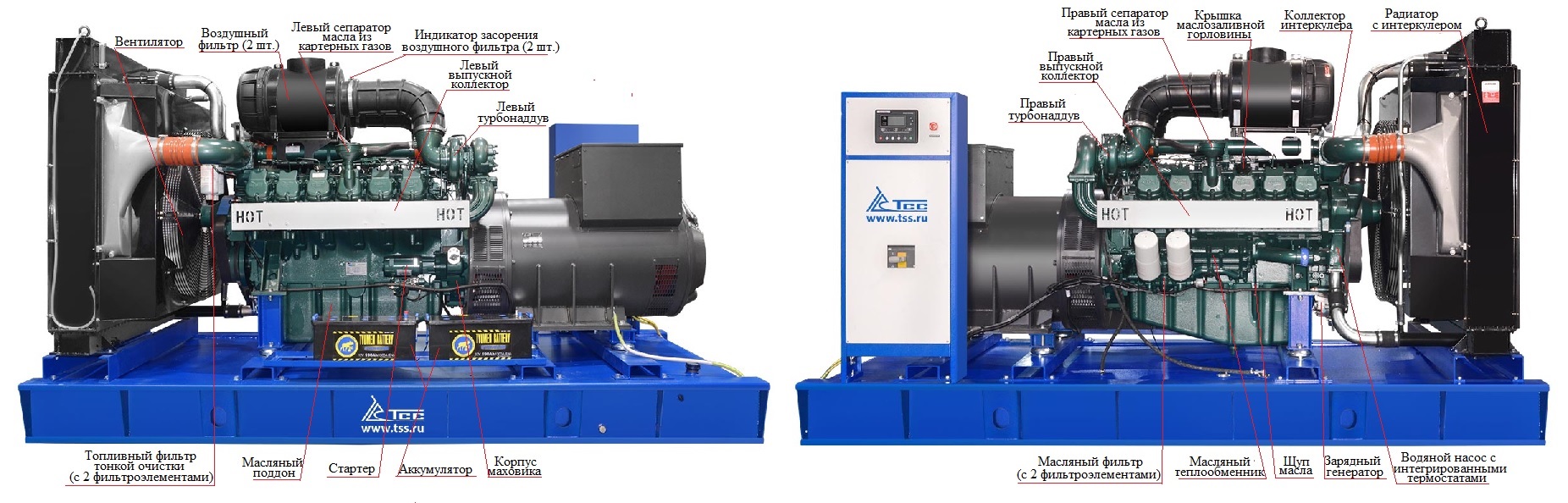

Базовая комплектация:
• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор Mecc Alte — одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:
• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насос высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.
ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.

На лицевой панели ШУЭ расположены:
• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

Соответствие стандартам:
Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества при 2 часовых испытаниях ДГУ во всех режимах нагрузки, в том числе при 110 %.

Детали

Гарантия, срок (мес)

36 месяцев/2000 моточасов

Мощность номинальная, кВт

544

Мощность номинальная, кВА

680

Напряжение (В)

400/230

Высота рамы (мм)

300

Напряжение бортового электрооборудования, (В)

24

Ресурс работы до кап. ремонта (ч)

40000

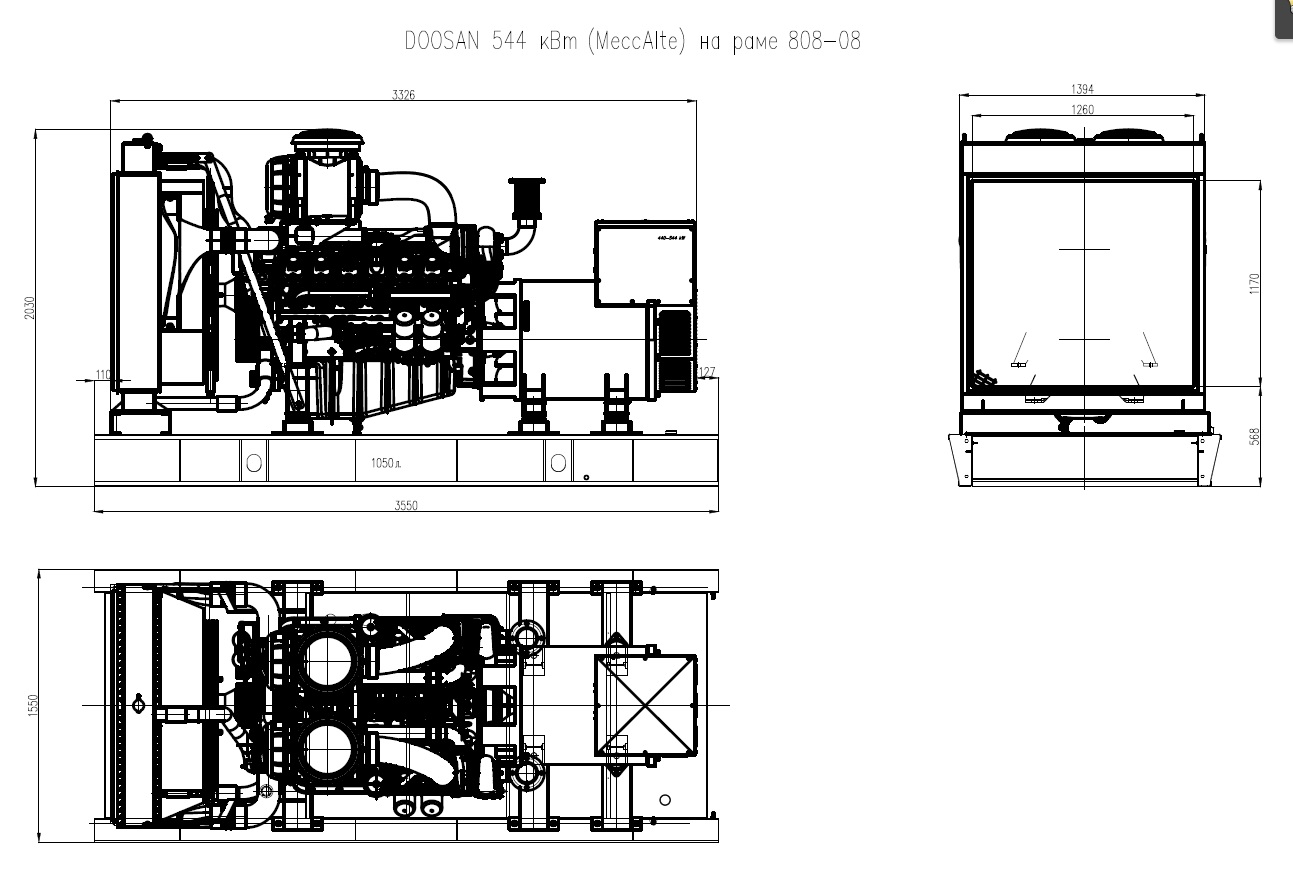

Габаритные размеры (Д;Ш;В; мм)

3550х1550х2030

Номинальный ток (А)

983

Объём топливного бака (л)

1050

Объём системы охлаждения (л)

114

Уровень шума (dB/7м)

98

Система аварийной остановки

да

Автономная работа на 75% нагрузки без дозаправ (ч)

9.6

Мощность максимальная, кВт

598

Мощность максимальная, кВА

748

Расход топлива при 50% мощности л/ч

73

Расход топлива при 100% мощности л/ч

147.1

Количество фаз

3

Комплектация

глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция заправлена маслом и ОЖ

Вес брутто (кг)

3451

Датчик уровня топлива

да

Генератор

Mecc Alte ECO40-3L/4C SAE 1/14 (544 кВт)

Частота, Гц

50

Глушитель

промышленный

Коэффициент мощности

0.8

Производитель двигателя

Hyundai Doosan

Двигатель

Hyundai Doosan DP222LB

Расход топлива при 75% мощности л/ч

109.2

Установленный аккумулятор Ah/V

2*190/12

Длина (мм)

3550

Ширина (мм)

1550

Высота (мм)

2030

Серия

TSS Premium

Масса, кг

3450

Степень автоматизации

1 (ручной запуск)

Экологический класс

Без экологического класса

Контроллер (Марка, модель)

Контроллер Lovato RGK800
