Valiant 3.0 , 1500×3000 мм

Описание

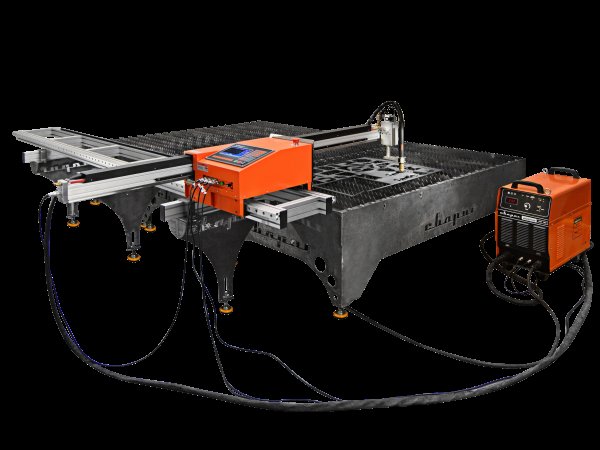

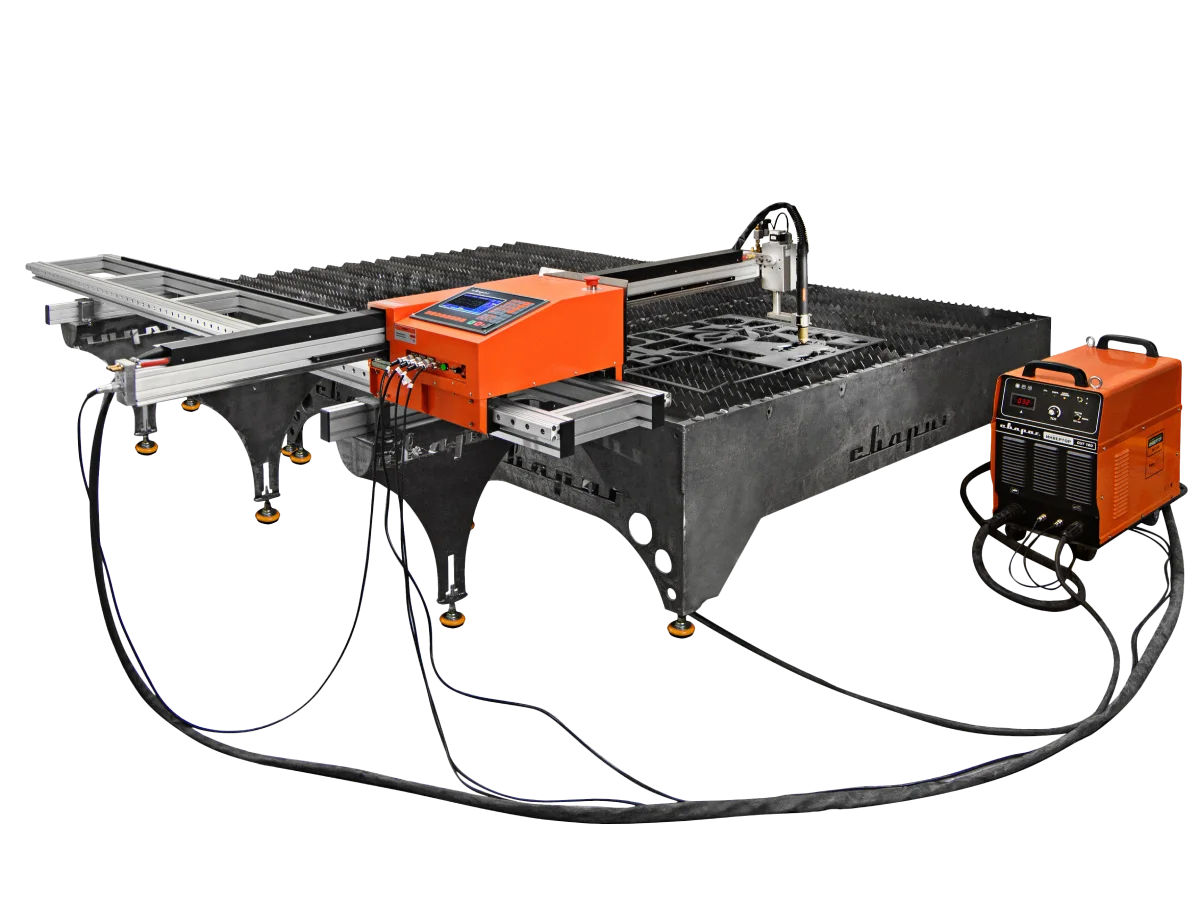

Консольная машина термической резки VALIANT 3.0 предназначена для воздушно—плазменной и газопламенной резки металлов из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. Получить подробную информацию о демонстрации и приобретении оборудования c ЧПУ: ПОДРОБНЕЕ

Отличительные особенности установок: Точность управления: +/- 0.1 мм Возможность работать как воздушно–плазменной, так и газопламенной резкой Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей Стабильная работа с высоковольтным поджигом дуги

Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки с допустимым перепадом высоты до 100 мм. Также возможно использование ручной системы контроля высоты АСКВ горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления

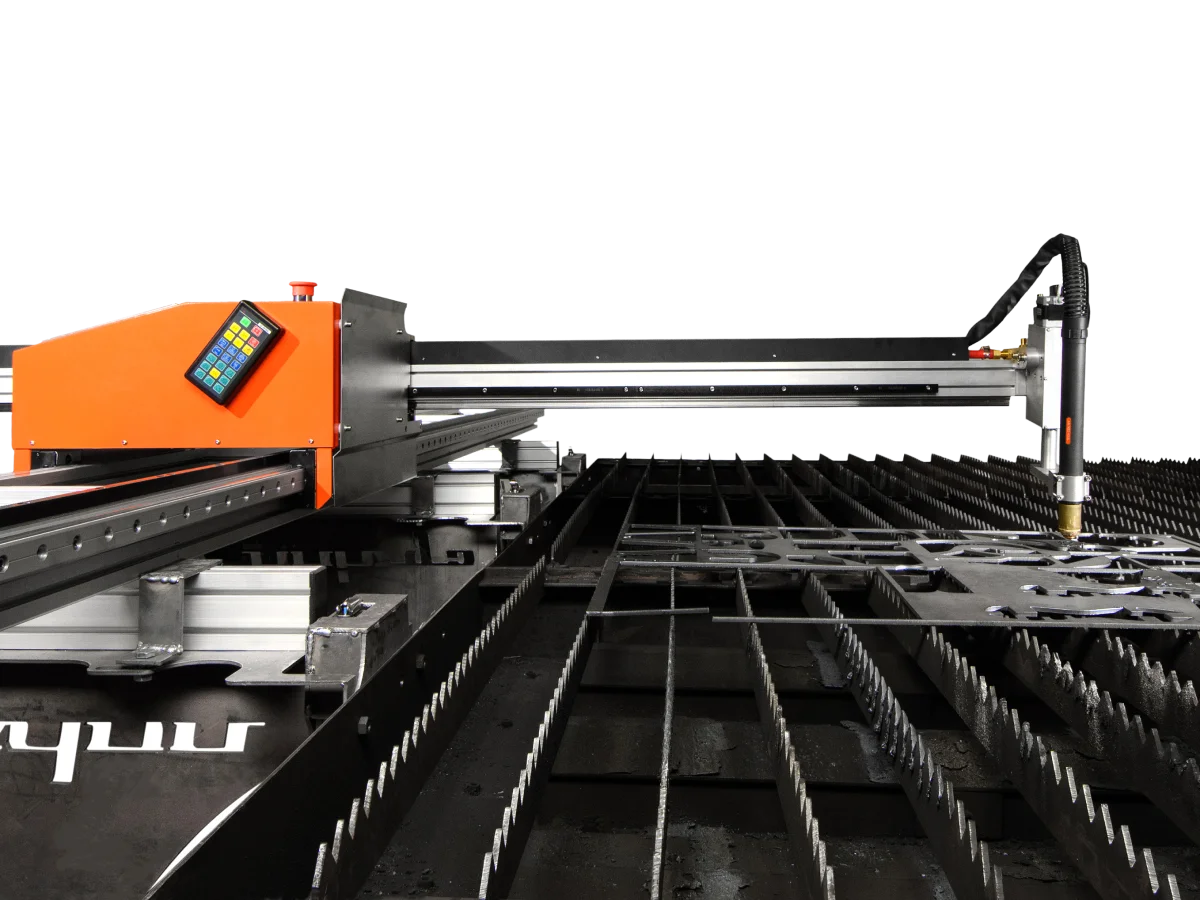

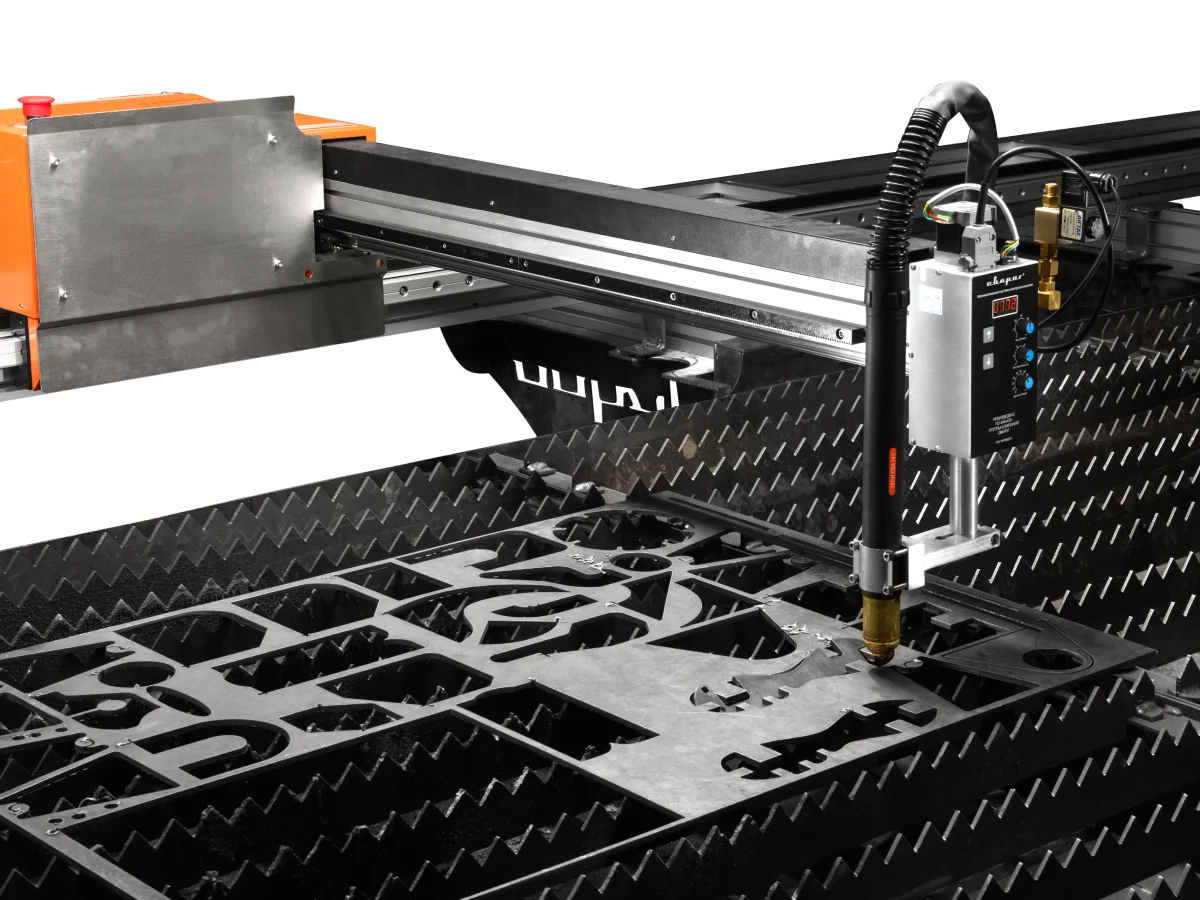

Конструктивные особенности Valiant 3.0: Максимальный размер рабочей зоны 1500х3000 мм Возможность ручного наклона плазмотрона под углом 35 °, что позволяет снимать фаски на разрезаемом листе Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ. FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

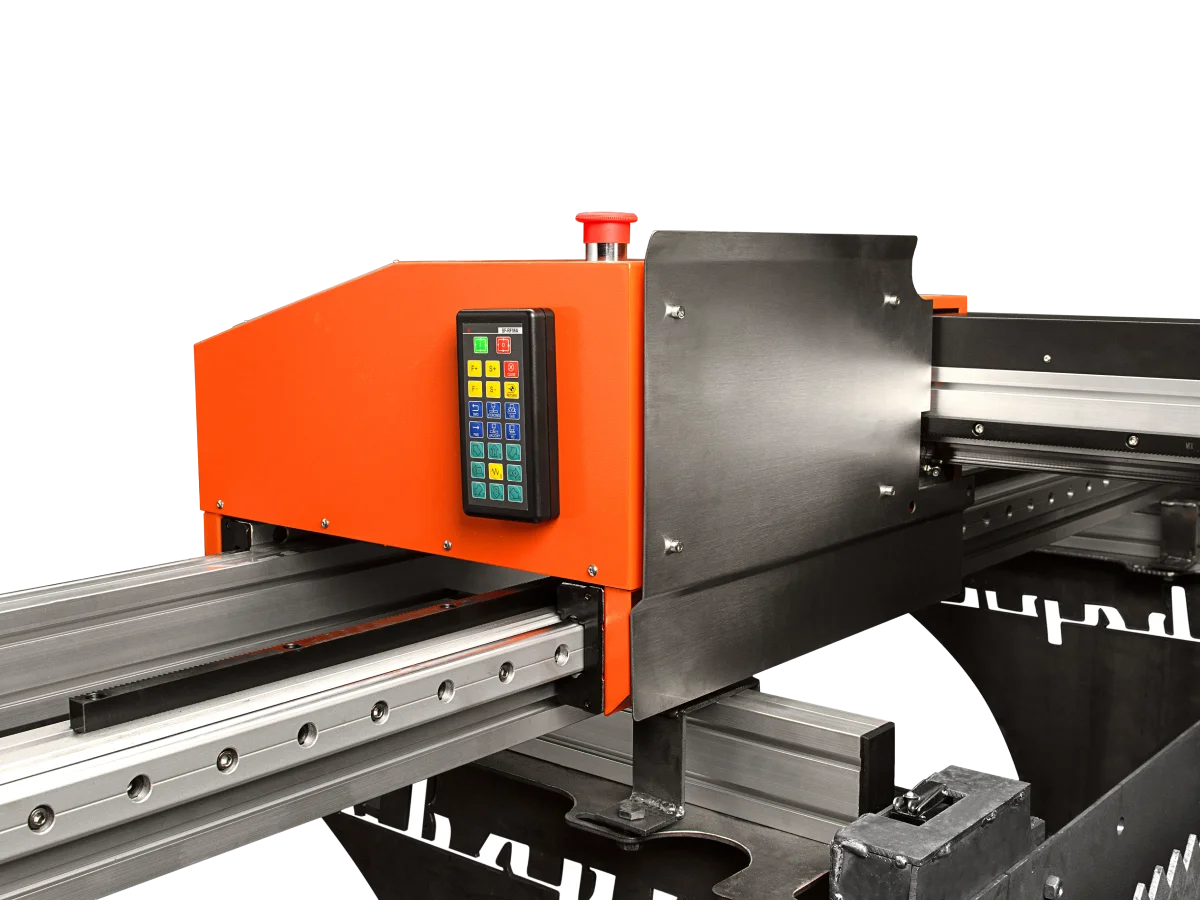

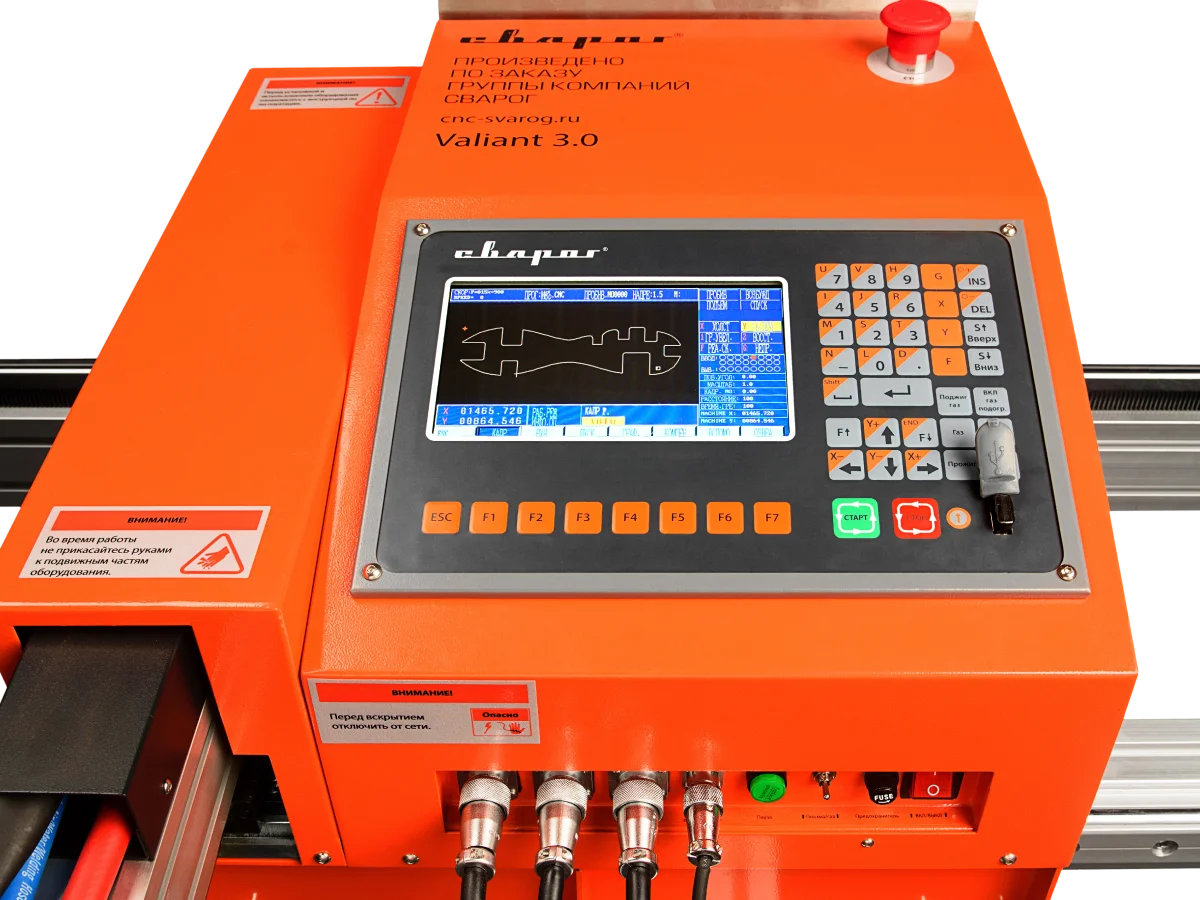

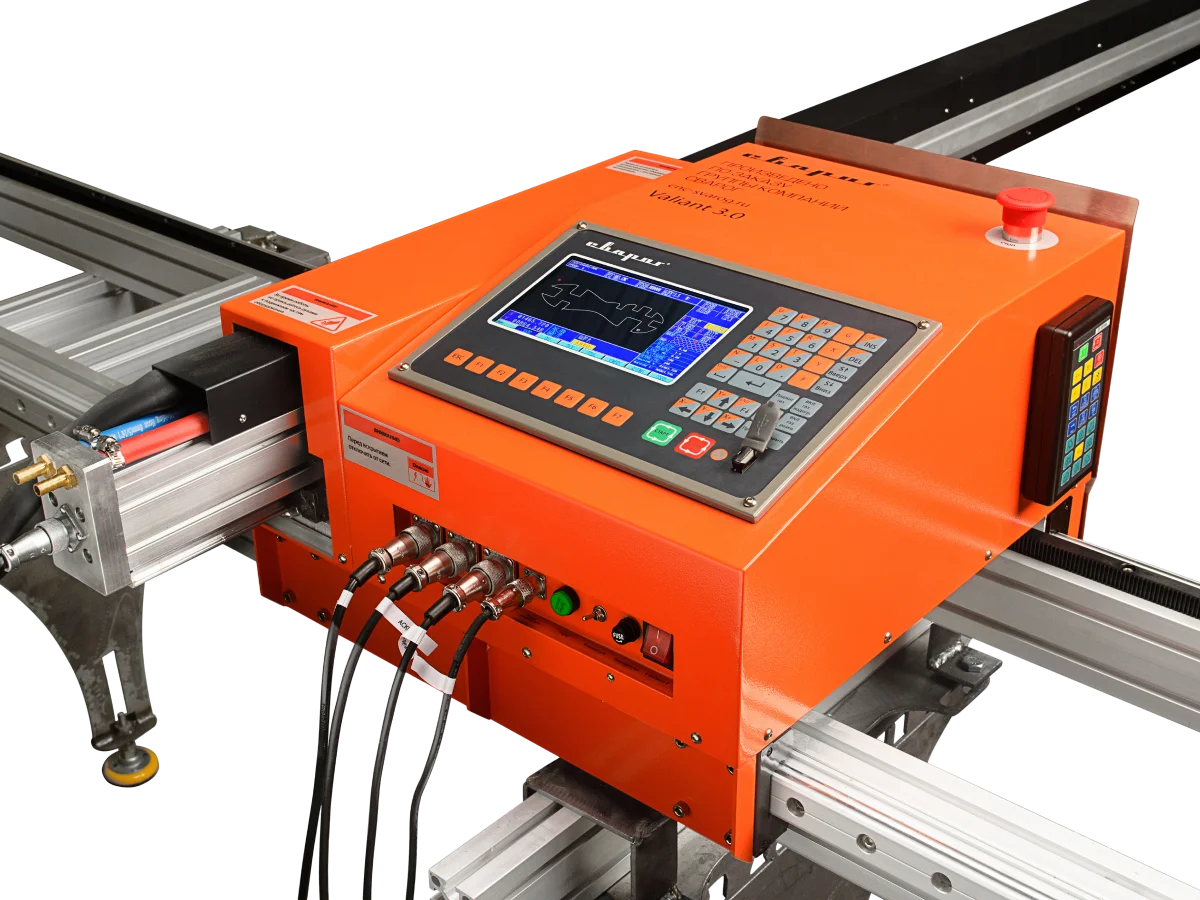

Точность управления до 0.1 мм 23 функциональные клавиши 8 клавиш перемещения Встроенная панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей Возможность подключения беспроводного пульта управления с дальностью действия до 20 метров и стабильной работой с высоковольтным поджигом дуги

3 модуля системы FastCAM: CAM PLOT NEST Создание чертежей без применения специальных CAD—программ Поддержка файлов разных форматов: CAM, DXF, IGES и т.д. Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks Проверка и редактирование созданной программы с симуляцией результата Создание чертежа на основе NC файла Расчеты стоимости времени и длины реза для любой операции Оптимизация размещения деталей на листе Автоматический и ручной интерактивные режимы оптимизации Удобный выбор вида, количества деталей, зазора, материала и размера заготовки

Отличительные особенности контроллера ЧПУ: Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения Функция диагностики оборудования позволяет проверять порты ввода и вывода Широкий перечень настроек позволяет добиться необходимого качества реза Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель Возможность использования USB flash накопители для переноса программ резки Функция сброса всех параметров котроллера к заводским настройкам

Сфера применения: Раскрой листового металлопроката в размер (цветная, черная, легированная сталь) Авто-, авиа-, судостроение Электротехнические короба, раскрой деталей корпусов для различного оборудования Изготовление металлических заборов, дверей, решеток, лестниц Заготовки для фрезерной и токарной обработки Детали станков и оборудования Опорные и закладные конструкции сооружений Производство металлической мебели Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски Трубопроводная арматура, детали поддержки трубопроводов Вентиляционные конструкции Художественный раскрой металла

Наладка и обслуживание: Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д Постоянная техническая поддержка и помощь в освоении программного обеспечения Гарантия 1 год
